基于Arduino的语音识别垃圾箱

前言：

Arduino是一块极易入门的单片机开发版，让小白也能体验单片机的快乐，下面我简单介绍一下该语音控制垃圾桶。

1、功能

实现集语音控制、红外感应为一体的语音识别垃圾分类垃圾桶。

2、材料清单

3、总体方案

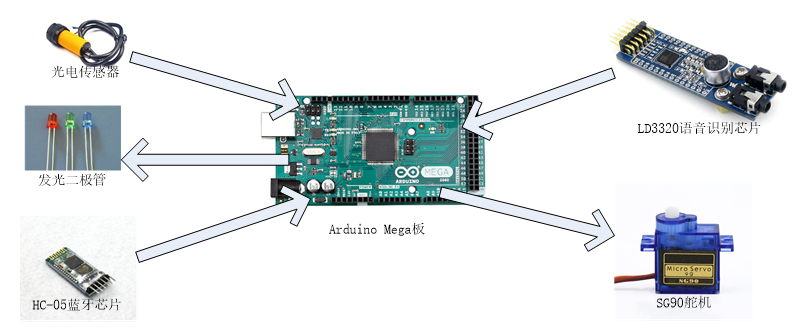

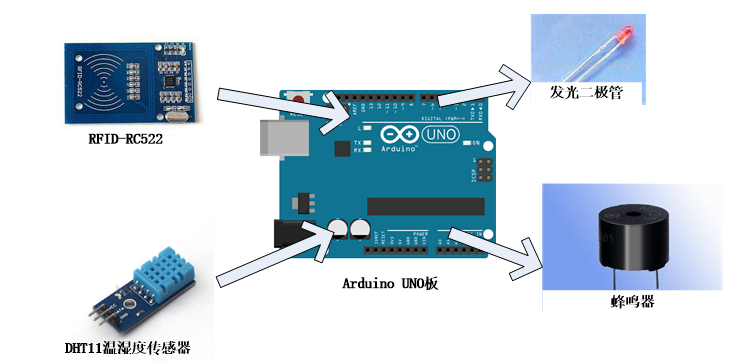

整体系统由Arduino UNO板和Arduino Mega2560板控制，使用语音识别模块进行垃圾分类，具体所使用硬件如图所示：

4、系统原理图

1.控制器I/O口分配

Arduino Mega I/O口分配表

Arduino UNO I/O口分配表

2.系统仿真图

3.系统原理图

5、程序设计

1、语音识别部分源码

 Voice.init();                              //初始化VoiceRecognition模块
  //不可回收垃圾词汇库 //添加指令，参数（指令内容，指令标签（可重复））
  Voice.addCommand("ping guo",0);            //苹果
  Voice.addCommand("xiang jiao",1);          //香蕉
  Voice.addCommand("shui guo",2);            //水果
  Voice.addCommand("dian chi",3);            //电池
  Voice.addCommand("chu yu la ji",4);        //厨余垃圾
  Voice.addCommand("deng pao",5);            //灯泡
  Voice.addCommand("yao pin",6);             //药品
  //可回收垃圾词汇库
  Voice.addCommand("zhi xiang",7);           //纸箱
  Voice.addCommand("ping zi",8);             //瓶子
  Voice.addCommand("su liao",9);             //塑料
  Voice.addCommand("jin shu",10);            //金属
  Voice.addCommand("fei zhi",11);            //废纸
  Voice.addCommand("bo li",12);              //玻璃
  Voice.addCommand("yi fu",13);              //衣服
  Voice.addCommand("guan yi",14);            //关闭不可回收垃圾箱
  Voice.addCommand("guan er",15);            //关闭可回收垃圾箱
  Voice.addCommand("csdn",16);               //无关代码示例
  Voice.start();                             //开始识别

  switch(Voice.read())                          //判断识别
    {

      case 0:
          digitalWrite(Led,HIGH);                 //点亮LED
          Servo_one_open();
          Serial.println("苹果");
          break;
      case 1:
          digitalWrite(Led2,HIGH);
          Servo_two_open();
          Serial.println("瓶子");
          break;
      case 2：
      		//...以此类推
      default:
          break;
  }

2、RFID部分源码

//该段程序烧于UNO，做卡片识别用，并发送指引
rfid.isCard();                      //找卡
  if (rfid.readCardSerial())          //读卡号
  {

    Serial.print("您的卡号是 : ");
    Serial.print(rfid.serNum[0],HEX);

    if(rfid.serNum[0]==host[0][0] && rfid.serNum[1]==host[0][1] && rfid.serNum[2]==host[0][2] && rfid.serNum[3]==host[0][3])    //卡1
    {

      Serial.println("Welcome Card 1");
      Serial.print('o');
      Serial.println();
    }
//该段程序烧于Mega，接收指引，并驱动舵机
void rfid_test()                      //RFID接收指令
{

  if (Serial1.available())
  {

   order = Serial1.read();
    if (order == 'o')
    {

      Serial.println("打开所有垃圾箱");
      digitalWrite(Led,HIGH);
      digitalWrite(Led2,HIGH);
      Servo_one_open();
      Servo_two_open();
    }
  }
}

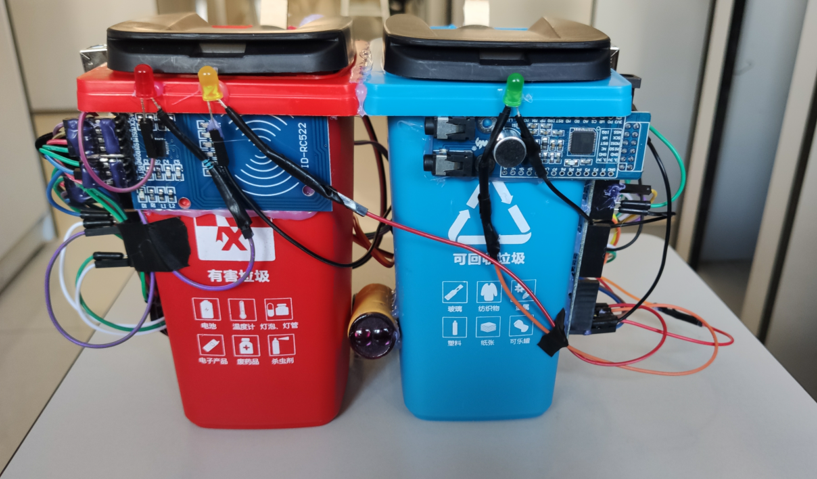

6、实物展示

源码太长，已放到资源下载中心。第一次写博客，瞎写写哈，有什么不好的地方请各位大佬指正^ _ ^
